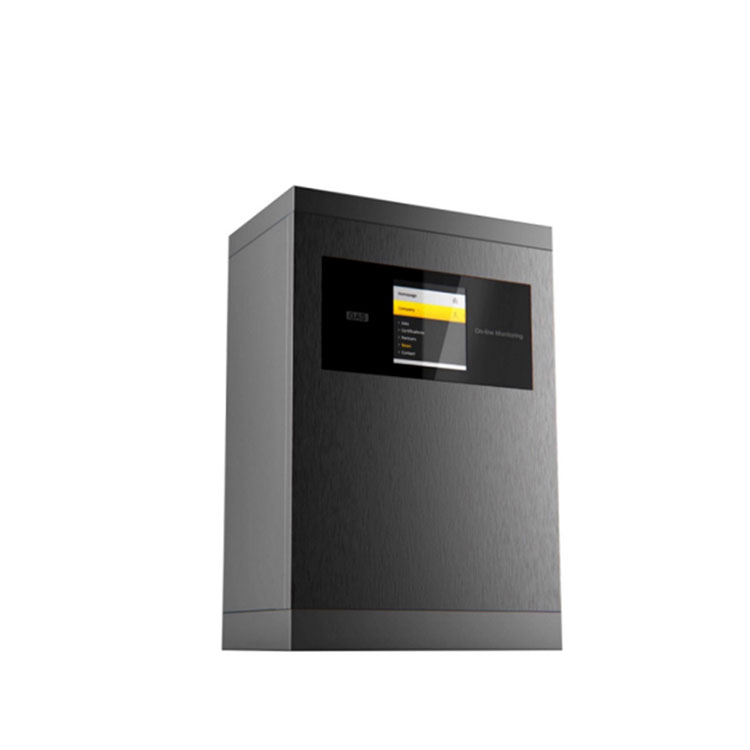

Kontinuierliches Emissionsüberwachungssystem

Gas erkennen

Giftige Gase, Sauerstoff, Kohlendioxid, brennbare und explosive Gase, TVOC usw.

Anwendungen

Erdöl, Chemie, Pharma, Umweltschutz, Gasverteilung, Lagerung, Rauchgasanalyse, Luftaufbereitung und alle anderen Gelegenheiten, die eine feste Installation und Online-Erkennung der Gaskonzentration erfordern.

Testbereich

0–1, 10, 100, 1000, 5000, 50000, 100000 ppm, 200 ml/l, 100 % UEG, 20 %, 50 %, 99,999 %, 100 % Vol. Optional, andere Bereiche können angepasst werden

Auflösung

0,01 ppm bis 0,001 ppm (0 bis 10 ppm), 0,01 ppm (0 bis 100 ppm), 0,1 ppm (0 bis 1000 ppm), 1 ppm (0 bis 1000 ppm), 0,01 ml/l (0 bis 200 % ml). /L）、0,1 %UEG、0,01 %、0,001 %Vol.

Erkennungsprinzip

Elektrochemische, katalytische Verbrennung, Infrarot, Wärmeleitfähigkeit, PID-Photoionisation usw., je nach Gasart, Reichweite, Standortumgebung und Benutzeranforderungen.

Lebensdauer des Sensors

Elektrochemisches Prinzip 2 bis 3 Jahre, Sauerstoff 2 Jahre oder 6 Jahre optional, Infrarotprinzip 5 bis 10 Jahre, katalytische Verbrennung 3 Jahre, Wärmeleitfähigkeit 5 Jahre.

Erkennungsgenauigkeit

≤±3 % F.S  (Höhere Präzision kann angepasst werden)

Linearität

≤±2 %

Wiederholbarkeit

≤±2 %

Unsicherheit

≤±2 %

Wiederherstellungszeit

≤30 Sekunden

Reaktionszeit

T90≤20 Sekunden

Signalausgang

Bussystem RS485 (RTU), Drei-(Vier-)Leitersystem 4～20mA, optional: 0～20mA, 1～5V, 0～5V, 0～10V, drahtlose Übertragung, Netzwerkübertragung, SMS-Alarm.

Arbeitsumfeld

Temperatur: -40 ℃ bis + 70 ℃, Luftfeuchtigkeit: ≤ 10 bis 95 % relative Luftfeuchtigkeit (Allgemein). Nicht kondensierende Anlässe bei der Verwendung von kondensierenden Anlässen müssen individuell angefertigt werden oder bei der Bestellung die Verwendung der Umgebung angeben

Anzeige

Vor-Ort-1,7-Zoll-HD-Farbbildschirmanzeige, optional keine Anzeige vor Ort oder optionale MIC2000-Controller-Fernanzeige, Steuerung, Alarm

Betriebsspannung

12 bis 36 VDC, 24 V, 1 A oder mehr als 1 A DC geregeltes Schaltnetzteil als Standard für ein einzelnes Gerät

Leistung

Das Schaltnetzteil mit 24 V und 2,1 A kann 40 Detektoren für giftige Gase oder 15 Detektoren für brennbare und Infrarot-Gase betreiben

Betriebsmodus

Festinstallation, Online-Detektion, Diffusionsmessung; optionale Rohrleitung, Zirkulation, Pumpensaugmessung

Installationsmethode

Rohrleitungstyp, Wandtyp. Der Arbeitsdruck des Rohrleitungstyps beträgt ±30 % des Atmosphärendrucks und liegt über dem Bereich, der zur Reduzierung der Druckbehandlung erforderlich ist.

Alarmmethode

Standardmäßig 1-Wege-Ausgang, optional 2-Wege-Passivkontaktausgang (trockener Knoten), dreistufiger Alarm, Alarmpunkt kann eingestellt werden. Live-Ton- und Lichtalarm (optional)

Verbindungskabel

4 ~ 20 mA ausgewähltes dreiadriges abgeschirmtes Kabel, RS485 ausgewähltes vieradriges Kabel, die Entfernung beträgt mehr als 1000 Meter, wenn der Einzeldrahtdurchmesser ≥ 1,5 mm ist; Abschirmschicht zur Erde.

Schutzlevel

IP65 (Sonden)

Explosionsgeschützter Typ

Explosionsgeschützter Typ (Sonden)

Explosionsgeschützte Schilder

ExdⅡCT6 (Sonden)

Ausführungsstandards

GB15322.1-2003

GB 3836.1 – 2010

GB 3836.2 – 2010

Äußere Größe

400×180×600mm (L×H×B)

Gewicht

1,8 kg (Sonden)

Standardzubehör

Bedienungsanleitung, Konformitätsbescheinigung, Garantiekarte, Umkarton

Optionen

Einteiliger Ton- und Lichtalarm, geteilter Ton- und Lichtalarm, geregelte 24-V-DC-Stromversorgung, Zubehör für die Computerüberwachung: kostenlose Host-Software, RS485/RS232-Konverter, USB/RS232-Konvertierungskabel für Laptops ohne RS232-Schnittstelle und TCP/IP-Konverter zur Netzwerkübertragung.

Drahtlose Übertragung

Mit der optionalen Funktion können Sie Daten drahtlos an Mobiltelefone, Fernüberwachungszentren, Überwachungscomputer und andere Überwachungsgeräte übertragen und dabei den Computer am Computer verwenden, Daten analysieren, speichern, drucken und andere Funktionen nutzen

Vorbehandlungssystem

Optional: Vorbehandlungssystem bei normaler Temperatur und hoher Luftfeuchtigkeit, Vorbehandlungssystem bei hoher Temperatur und hoher Luftfeuchtigkeit, Vorbehandlungssystem bei hoher Temperatur und hoher Luftfeuchtigkeit und hohem Staubgehalt

Montagezubehör

Optional: Wandmontagehalterung, an der Rohrleitung befestigte Montageschnalle (vier oder sechs Abzweigrohre), Schweißsitz oder -flansch aus Edelstahl mit Gewinde für die Rohrleitungsinstallation (Rohr- oder Flanschgröße muss angegeben werden, z. B. DN50, DN15...) Regenschutz , 24-V-DC- oder 220-AC-Probenahmepumpe (Probenahmeentfernung 10 m), Vakuumpumpe (Probenahmeentfernung größer als 40 m), 24-V-Schaltnetzteil, Druckminderventil und Durchflussmesser.
