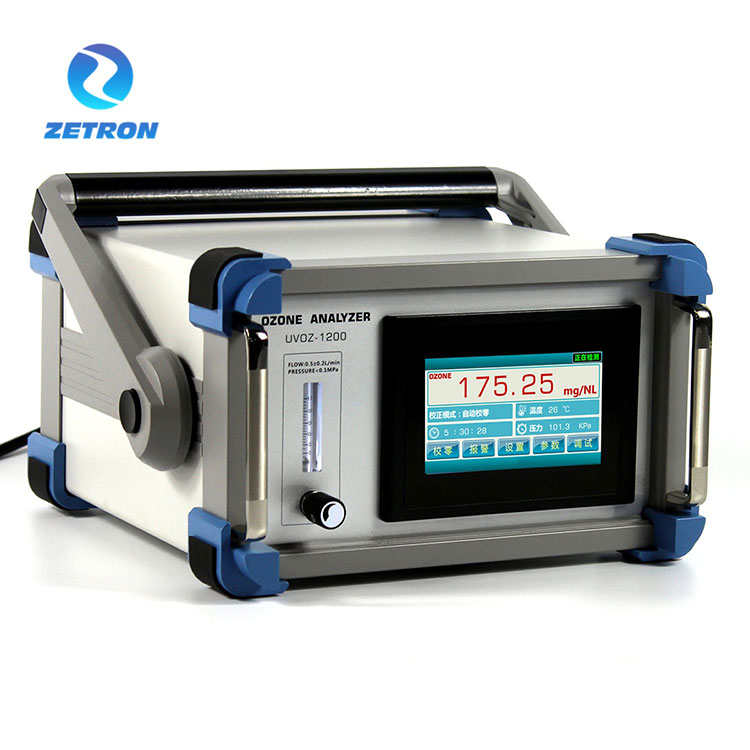

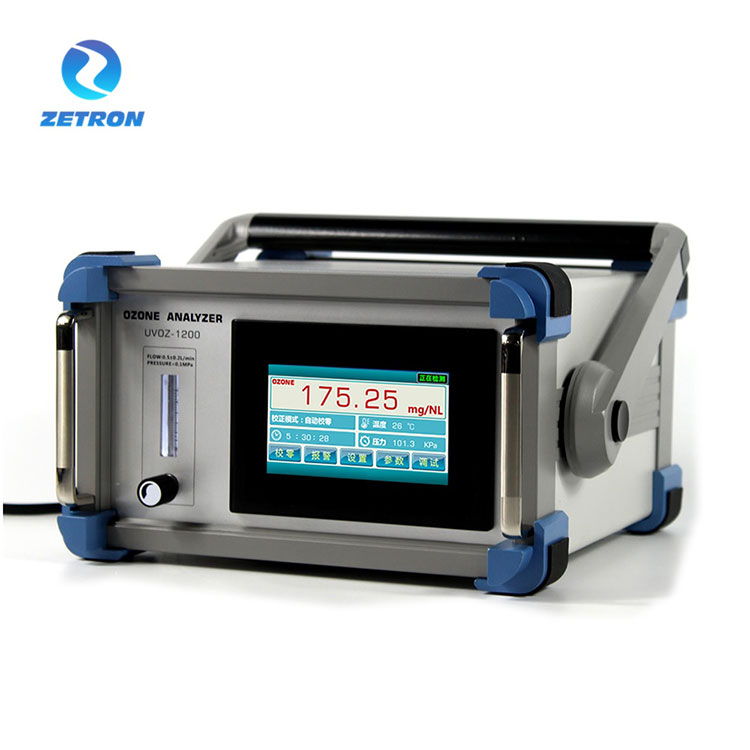

UV -Ozon -Detektor

Allgemeine Beschreibung

UV-Ozon-Detektor ist ein Mikroprozessor-basiertes Dual-Strahl-Photometer (UV 254 nm) zur Messung des Ozongehalts in Luft oder Sauerstoff.

Um den Ozongehalt im Probengas -Theuvozondetektor zu bewerten, misst die UV -Strahlung im Messkanal, die UV -Strahlung im Referenzkanal, die Temperatur und den Druck in der Küvette.

Der Ozonanalysator verfügt über eine Schnittstelle zwischen Touchscreen-Betrieb, die die Echtzeit-Ozonkonzentration zeigt. Und der Touchscreen ist auch mit Druck- und Temperaturkompensationsanzeige ausgestattet. Für den Bereich mit hoher Konzentration (G/Nm3) hat es die Funktion des Durchflusseingangs, die die Ausgabe des Ozongenerators in Echtzeit anzeigen kann. Die Kernkomponente übernimmt ein UV-Lichtsystem des langen Lebens mit dem Quarz mit hoher Lichtübertragung, um zu verhindern, dass das Drift von Null die Erkennungsgenauigkeit beeinflusst. Es ist nicht erforderlich, die Ozoneingabe zu schließen, wenn sie auf Null gesetzt werden, um sicherzustellen, dass die Geräte 24 Stunden kontinuierlich laufen können.

Die Ozonkonzentration wird in einem prozentualen Gewicht von Ozon (%WT/WT), Gramm Ozon pro normalem Kubikmeter Probengas (G/Nm3) oder ppmv (aq: g/m3 oder ppm) auf der alphanumerischen Anzeige angezeigt. Die Konzentrationseinheit kann während des Betriebs geändert werden.

Zusätzliche veränderbare Parameter sind unter anderem:

Druckeinheit (KPA)

Alarmparameter (hoher/niedriger Schwellenwert)

Art des Trägergases: Luft oder Sauerstoff (inkl. PSA)

RS-485-Schnittstellenparameter

4-20-mA-Signalausgang

Installations- und Stromverbindung

Für den Probengasanschluss sollte 6 x 4 mm PTFE -Schläuche verwendet werden (was wir auf Anfrage liefern). Das Probengas muss über den Probengasfilter ("in") angeschlossen werden. Die Zeitverzögerung der Konzentrationsmessung hängt von

a) Die Durchflussrate des Probengases,

b) die Länge des Schlauchs zum Analysator,

c) Der Querschnitt des Schlauchs (wir empfehlen den Rohr 6x4 mm, nicht mehr!).

d) die Zeitverzögerung des Analysators selbst. Bei der empfohlenen Durchflussrate von 0,2 bis 1 l/min beträgt die Zeitverzögerung 2 bis 0,4 s mit einer 6 x 4 mm -Schlauchlänge von 2 m.

Die folgenden Zeichnungen zeigen mögliche Konfigurationen:

Probenahmemethode: Probenahme zur Überdruck;

Anzeigeschnittstelle: 4,3-Zoll-Touchscreme-Bedienungsschnittstelle;

Inhaltsschnittstelle: Ozonkonzentration, Temperatur, Druck;

Hilfsfunktionen: Temperaturkompensation, Druckkompensation;

Anzeigeeinheit: G/NM3, Mg/NL optional;

Anzeigeauflösung: 0,01 g/nm3;

Gasdurchflussrate: 0,5 l ± 0,2 l/min;

Eingangsdruck: <0,1 mPa;

Konzentrationsfehler: maximal 0,5% fs;

Linearer Fehler: maximal 0,5% fs;

Nulldrift: <± 0,3%. Fs;

Reaktionszeit: ≤ 1 Sekunde;

Umwelttemperatur: -30 ~ 80 ℃;

Pipeline -Schnittstellenmethode: Schnelles Anziehen (Edelstahl);

Bypass -Abtastdurchmesser: φ 6 (6 mm * 4 mm);

Kommunikationsmethode: RS-485;

Ausgangsmodus: 4-20 mA (aktiv);

Stromversorgung: 24 V DC;

Größe: 120 mm (Höhe) × 160 mm (Breite) × 60 mm tief;

HINWEIS: 1 mg/l = 1 g/m3 = 467 ppm;

Kostenlose Garantie: 24 Monate (für den Gastgeber);

Standardkonfiguration: Anti-Korrosionsströmungsmesser, Ozonabgaberzerstruktor, Ozonaufnahme (Staub) Filter.

Produktfunktionen:

Messfunktionen: Patentierte Technologie mit automatischer Anpassungsfunktion null Punkte, Doppelpfad-Ultraviolett-Absorptionsprinzip, fremde langen Ultraviolett-LED-Lichtquelle, kontinuierlicher Betrieb, um die Stabilität der Nachweiskonzentration zu gewährleisten.

Testmethode: UV-Absorptionsmethode mit zwei Pfad, Langzeit-Lichtquellensystem, hohe Messgenauigkeit.

Messungsprinzip: Nach dem Lambert -Biergesetz werden genaue Messungen durch das Prinzip der photometrischen Absorption durchgeführt.

Lichtquellensystem: Fremdes Langzeit-Langlebigkeits-Lichtquellensystem (Ultraviolette LED-Lichtquelle mit Linse) mit einer kostenlosen Garantie von 2 Jahren.

Nutzung: Es wird empfohlen, es in Innenräumen zu installieren und zu verwenden, die mit wasserdichten Luftfahrtstopfen ausgestattet sind.

Leichtpool -System: Trennende Lichtpooltechnologie, leckfreies, Hochdruckwiderstand und Widerstand gegen Hochfluss -Probenahme -Gaswirkung.

Intelligente Kompensation: Eingebaute Temperatur- und Druckkompensation und -anzeige mit automata

Die Struktur

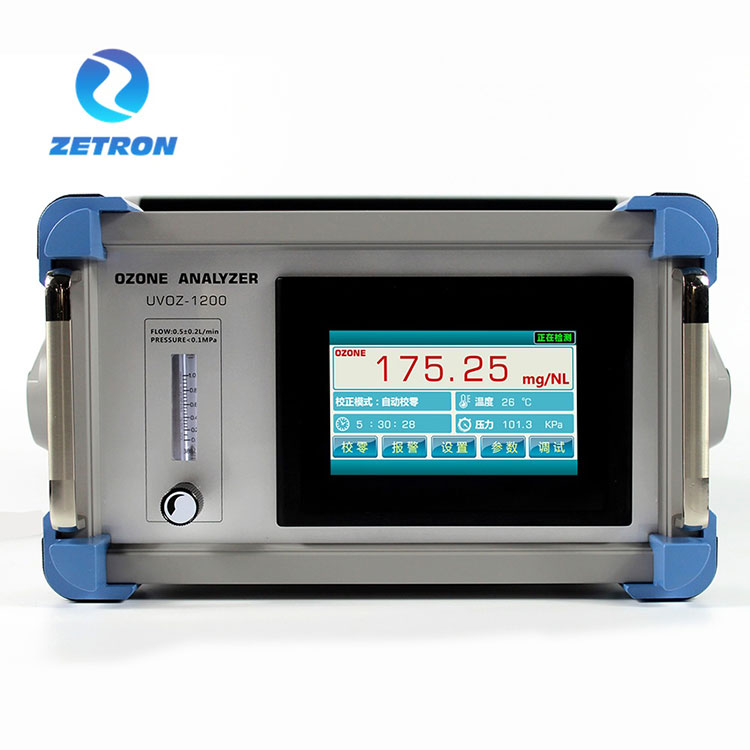

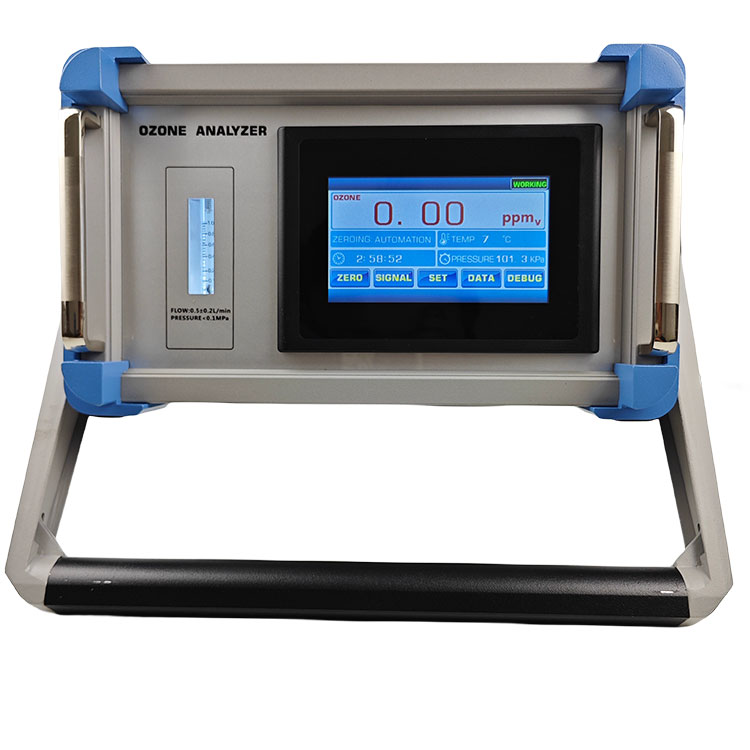

Panel anzeigen und Bildschirm anzeigen

Leistungseingang, Signalausgang, Ozoneinlass, Ozonauslass

Leistungseingabe:

Signalanschlussausgang:

Die Verbindung und der Prozess

UV -Ozon -Detektor, Parallelzweig -Probenahmungs -Verbindungsdiagramm

(Hinweis: Es wird empfohlen, diesen Verbindungsprozess, die separate Probenahme und die Ausgase der Atmosphäre zu verwenden, nachdem Sie durch das Ozonabgaberzerstörungsgerät gefahren sind.)

UV -Ozon -Detektor, Serienprobenverbindungsdiagramm

(Hinweis: Bei Verwendung dieses Verbindungsprozesses ist es wichtig zu beachten, dass der Druck in der Auslasspipeline des Ozongenerators stabil sein muss. Die Kompensation des eingebauten Drucks Transmitters führt dazu, dass der erkannte Ozonkonzentrationswert innerhalb eines bestimmten Bereichs schwankt.)

Modell: UV -Ozon -Detektor

Messbereich: 0-300G/NM3

Optionaler Bereich: 0-300G/NM3, 0-100G/NM3, 0-50G/NM3;

Lebensdauer der Lichtquelle: ca. 30000-50000 Stunden;
