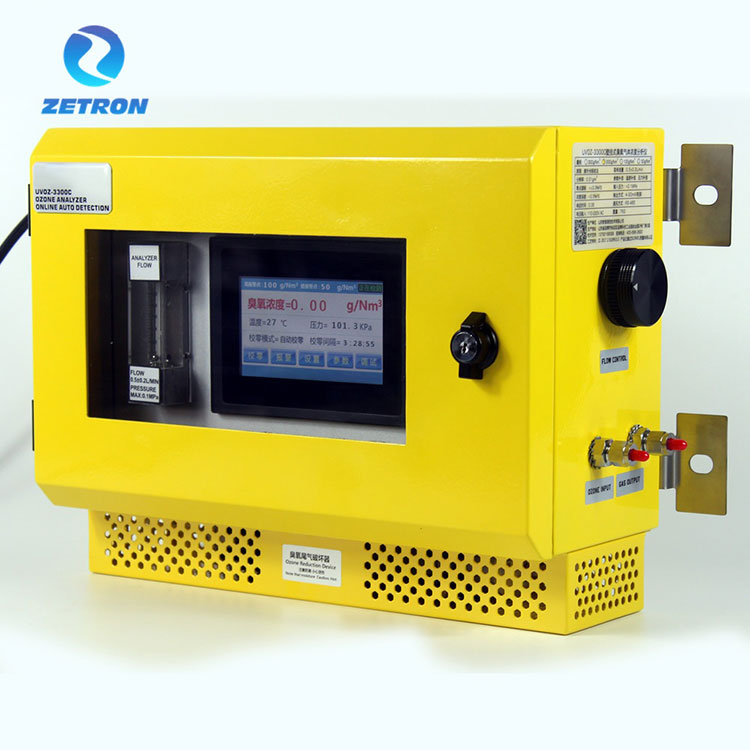

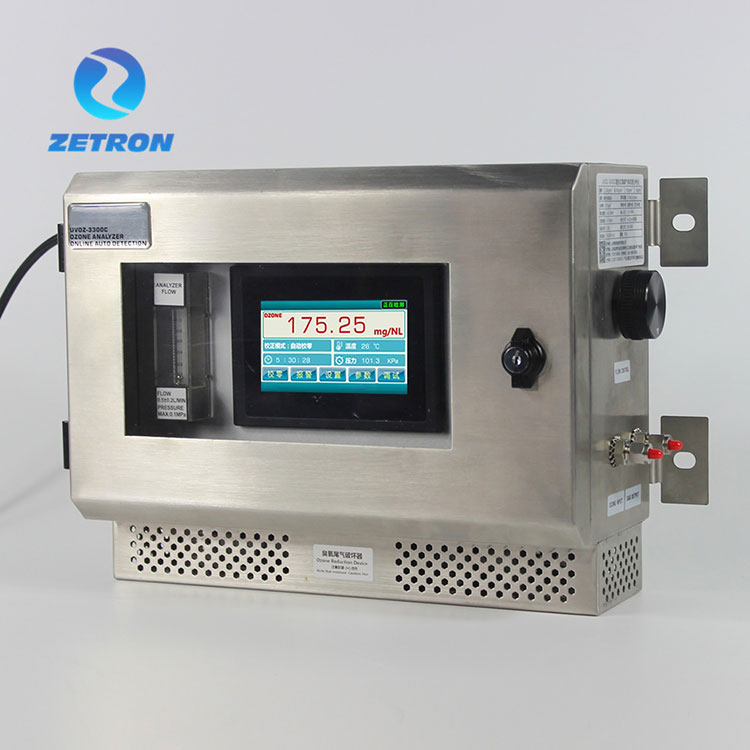

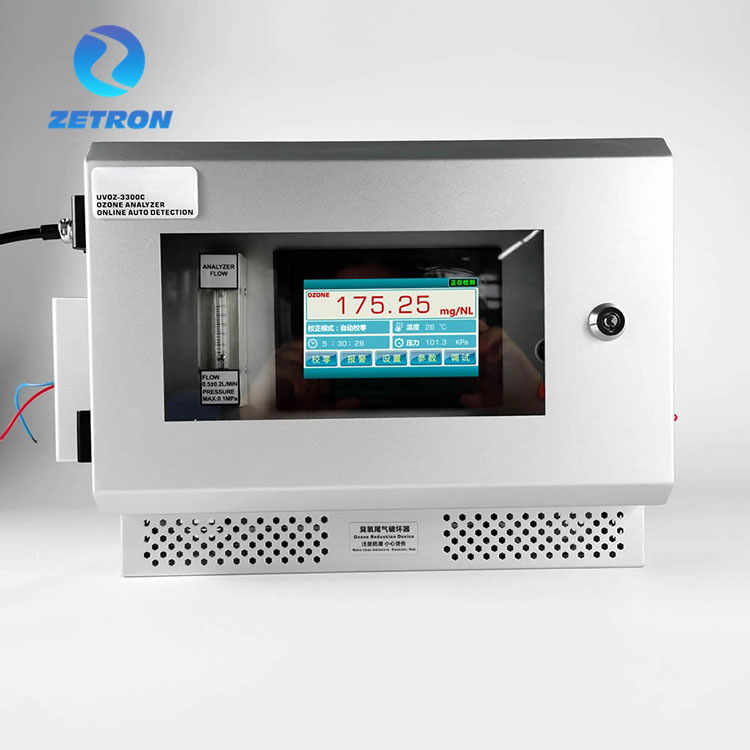

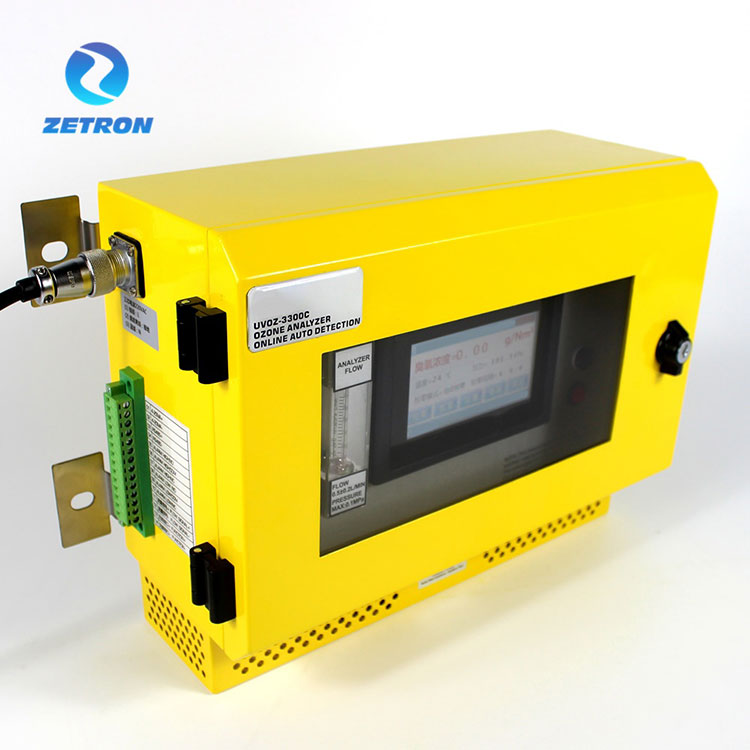

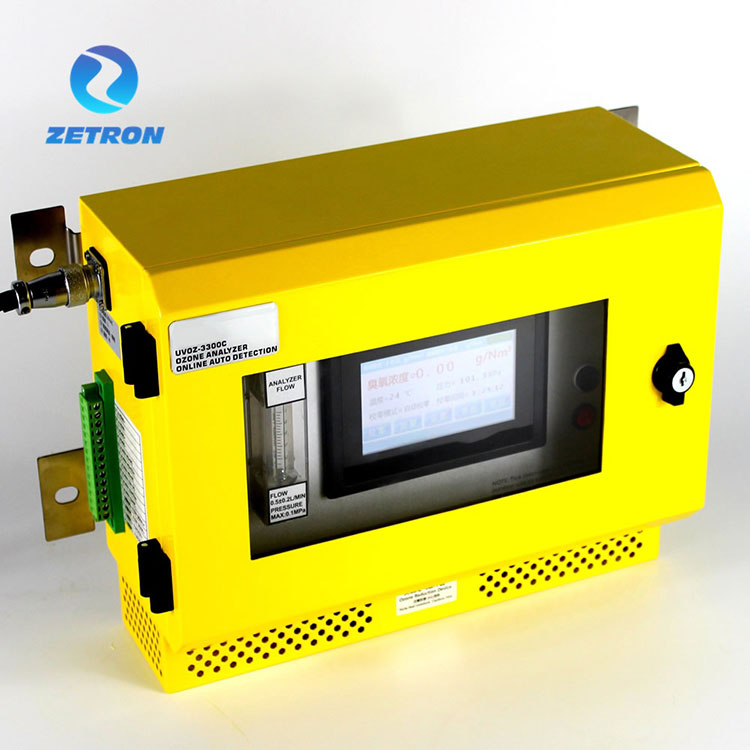

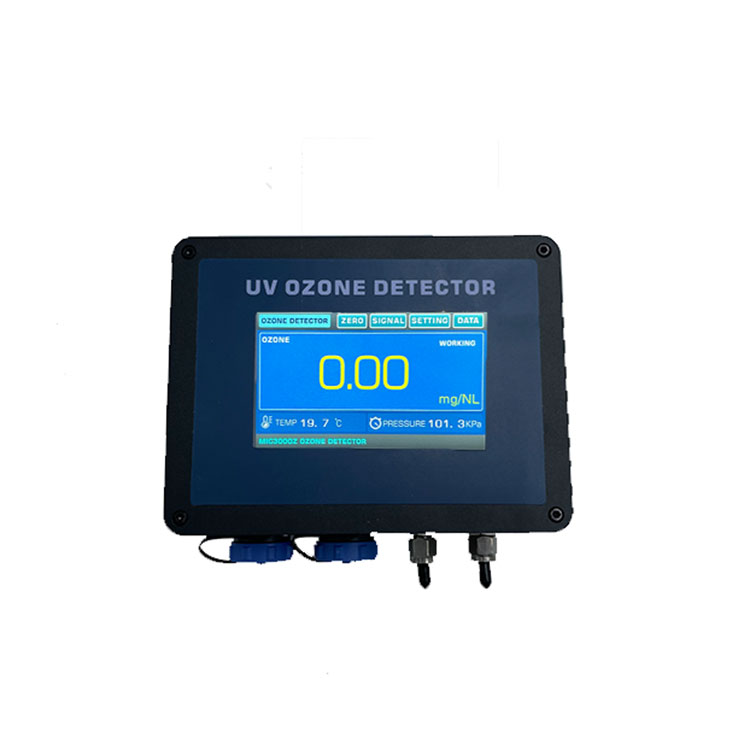

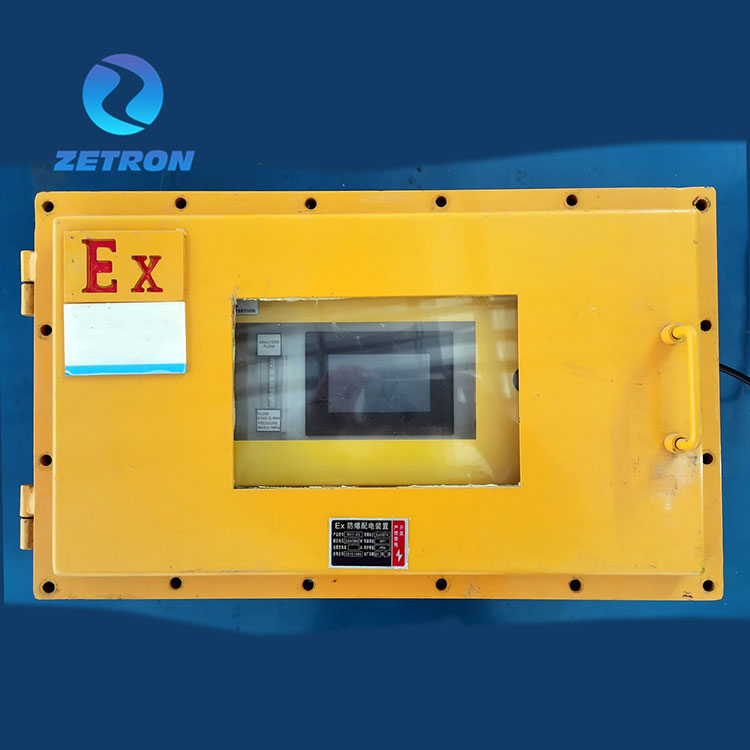

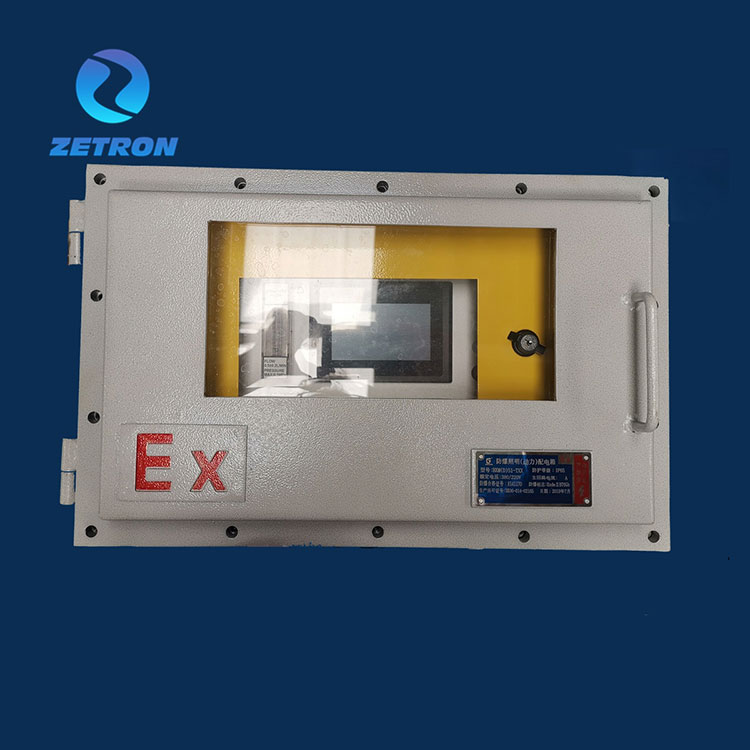

Wandmontierter Ozonanalysator

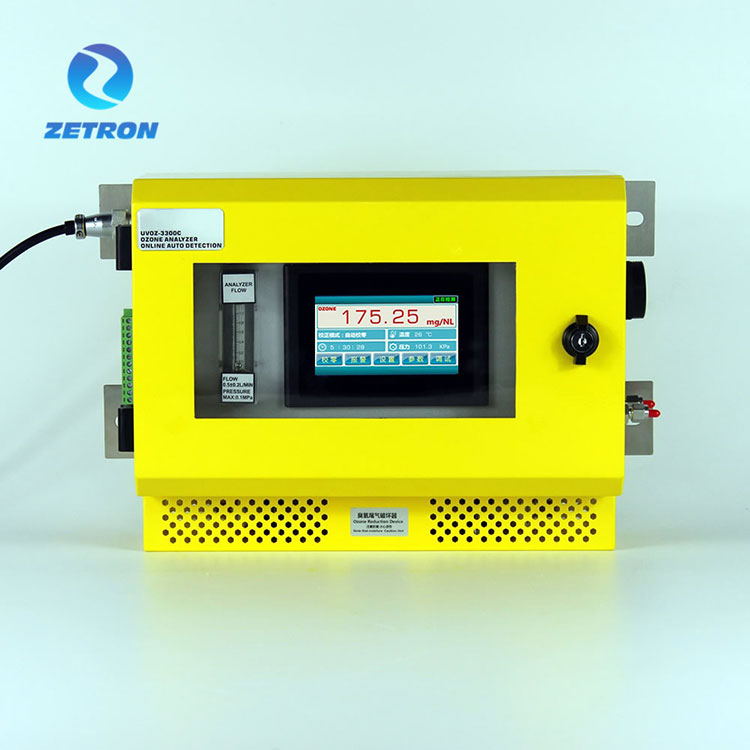

MIC500-OZ Wandmontierter Ozonanalysator

Basierend auf dem Lambert-Bill-Gesetz misst der Analysator die Änderung der Intensität des Lichtsignals vor und nach der UV-Absorption, um die aktuelle Ozonkonzentration zu berechnen. Das Gerät nutzt das fortschrittliche Dual-UV-Lichtquellensystem mit dem intelligenten Managementsystem der Lampenröhre und der separaten Fotozellentechnologie, die es dem Analysator ermöglichen, keine Leckage, keinen Hochdruck und keine Auswirkungen auf das Probenahmegas zu haben.

Der an der Wand montierte Ozonanalysator verfügt über eine Touchscreen-Bedienoberfläche, die die Ozonkonzentration in Echtzeit anzeigt. Und der Touchscreen verfügt auch über eine Druck- und Temperaturkompensationsanzeige. Für den hohen Konzentrationsbereich (g/Nm3) verfügt es über die Funktion der Durchflusseingabe, die die Leistung des Ozongenerators in Echtzeit anzeigen kann. Die Kernkomponente verfügt über ein langlebiges UV-Lichtsystem mit Quarz mit hoher Lichtdurchlässigkeit, um zu verhindern, dass Nullpunktdrift die Erkennungsgenauigkeit beeinträchtigt. Es ist nicht erforderlich, die Ozonzufuhr beim Nullabgleich zu schließen, um sicherzustellen, dass das Gerät 24 Stunden lang ununterbrochen laufen kann.

Die Ozonkonzentration wird entweder in Gewichtsprozent Ozon (%wt/wt) oder in Gramm Ozon pro Normalkubikmeter Probengas (g/Nm3) auf dem alphanumerischen Display angezeigt. Die Konzentrationseinheit kann während des Betriebs geändert werden.

Weitere veränderbare Parameter sind unter anderem:

Einheit der Druckanzeige (kPa)

Alarmparameter (oberer/unterer Schwellenwert)

Art des Trägergases: Luft oder Sauerstoff (inkl. PSA)

Parameter der RS-485-Schnittstelle

4-20MA-Signalausgang

Optionaler Bereich und Arbeitsmodus

 Technische Merkmale

Die Struktur

STROMEINGANG:

ALARM-SINGAL-AUSGANG

SINGAL-AUSGANG

Die Verbindung und der Prozess

Diagramm des aktiven Druckprobenahmeprozesses des Ozonanalysators

Bedienungsanleitung

【1】.Nutzungszustand

Dieser Analysator wird für die Installation und den Betrieb in Innenräumen verwendet. Es wird empfohlen, 5 Minuten vorzuheizen und dann einmal auf Null zu stellen. Es kann 24 Stunden lang online genutzt werden. Bitte achten Sie bei der Verwendung auf die Sicherheit von Strom und Umwelt. Es ist mit einem UV-LED-Lichtquellenüberwachungssystem ausgestattet und das System wird entsprechend der Helligkeit der Lichtquelle angepasst. Bei einer Nullabweichung ohne Ozon können Sie zur Reinigung eine manuelle Nullsetzung durchführen. Gelegentlich tritt eine Nullabweichung auf, die vernachlässigt werden kann.

【2】 Die Vorsichtsmaßnahmen

①Dieser Ozonanalysator wird für den Innenbereich verwendet und die Umgebung sollte belüftet und trocken sein und keine anderen korrosiven Gase enthalten. Insbesondere wenn Ammoniak, Chlorwasserstoff, Schwefelwasserstoff und andere Gase in der Umgebung vorhanden sind, sollte diese rechtzeitig vor Korrosion geschützt werden. Durch diesen Zustand verursachte Probleme fallen nicht unter die kostenlose Garantie.

②Sauberes und trockenes Ozongas muss gewährleistet sein. Wenn es erforderlich ist, die Konzentration von Ozongas an feuchten Orten oder mit Öl, Staub zu ermitteln, müssen Filter (Rauchgasfilter) und Luftentfeuchter (elektronische Kondensatoren) am Einlass des Instruments installiert werden. Andernfalls fallen alle durch diesen Zustand verursachten Probleme nicht unter die kostenlose Garantie.

③Es ist strengstens verboten, den Auslass des Abgaszerstörers an die Hauptleitung anzuschließen, und das Abgas muss entleert oder vernichtet werden.

④Wenn das Instrument längere Zeit nicht verwendet wird, ist es notwendig, die Heizung regelmäßig mit Strom zu versorgen und das Instrument vor Feuchtigkeit zu schützen

⑤Der Abgaszerstörer wird im betriebsbereiten Zustand begeistert sein. Es ist strengstens verboten, ihn direkt mit der Hand zu berühren. Achten Sie darauf, dass der Abgaszerstörer bei längerer Feuchtigkeitsisolierung seine Wirkung verliert. Wenn Sie einen Ozongasüberlauf am Auslass feststellen, wenden Sie sich bitte an den Hersteller, um ihn auszutauschen.

⑥Das Einlassverbindungsrohr sollte aus PTFE-Material bestehen.

⑦Der Luftfilter des Herstellers kann nur Staubpartikel filtern. Wenn der Benutzer das Ozongas mit Ölnebel, Wassernebel und anderen Medien erkennen muss, wenden Sie sich bitte rechtzeitig an den Hersteller, um das Vorbehandlungsgerät anzupassen.

C. Bedienoberfläche

(hohe Konzentration 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3)

Hauptschnittstelle – normale Anzeigefunktion

„In Betrieb“, „Kalibrierung“ und „Fehler“ werden in der unteren rechten Ecke der Hauptbildschirm-Anzeigeoberfläche angezeigt.

●ARBEITET: Teststatus ausführen

●ZEROING: Das Instrument befindet sich im Nullkalibrierungsbetrieb

●FEHLER: Fehler des Ozonanalysators. Bitte kontaktieren Sie rechtzeitig den Hersteller.

●LADEN: Nach dem Einschalten des Instruments zeigt die heiße Maschine den Ladestatus an

Nullungsmenü

Benutzer können je nach Situation zwischen den Modi „manuelle Nullkalibrierung“ und „automatische Nullkalibrierung“ wählen.

Die Intervallzeit für die automatische Nullkalibrierung kann vom Benutzer entsprechend seinen Anforderungen eingestellt werden.

Wenn ein Ozonkonzentrationswert von ≥ 100 g/Nm3 festgestellt wird, empfiehlt der Hersteller eine automatische Nullkalibrierungszeit von 24 bis 96 Stunden.

Bei der Erkennung von Ozonkonzentrationswerten ≤ 100 g/Nm3 empfiehlt der Hersteller eine automatische Nullkalibrierungszeit von 8–12 Stunden.

Wenn die Schaltfläche „Manuelle Nullkalibrierung einmalig“ ausgelöst wird, führt sie eine Nullkalibrierung des Ozongaskonzentrationsanalysators durch.

Signalmenü

Benutzer können entsprechend ihrer Situation „obere Alarmpunkte“ und „untere Alarmpunkte“ einrichten. Das Instrument verfügt über zwei Sätze von Relaissignalausgängen. Benutzer können zwei Sätze von NO-, COM- und NC-Relaissignalen anschließen.

Bei der Verwendung von Relaissignalen ist zu beachten, dass es sich bei den Relaissignalen um einen Gleichstromeingang mit maximal 24 V handeln sollte. Versuchen Sie, den direkten Zugriff auf Relaissignale durch 220 VAC zu vermeiden.

Einstellungsmenü

A. Benutzer können eine „Temperaturkompensation“ einstellen, um Werte an „offene“ und „geschlossene“ Standorte zu bringen, die bei der Berechnung der Ozonkonzentration berücksichtigt werden.

B. Benutzer können eine „Druckkompensation“ einstellen, um Werte an „offene“ und „geschlossene“ Standorte zu bringen, die bei der Berechnung der Ozonkonzentration berücksichtigt werden. Dieser Instrumentendrucktransmitter unterstützt die Pumpprobenahme und den aktiven Druckausgleich.

C. Benutzer können je nach Situation die folgende Einheit auswählen:

Zusätzliche Erklärung:

Die Einheiten g/Nm3 und g/m3 NTP bedeuten die Ozonkonzentration bei der Standardtemperatur (wahrscheinlich 20 ℃) und dem Standarddruck (101,325 KPa). g/m3 NTP

(NTP – normale Temperatur und normaler Druck, STP – Standardtemperatur und -druck)

g/Nm3 ist ein Ausdruck internationalen Ausdrucks. Die Anzeige folgt der internationalen Praxis und übernimmt den Ausdruckmodus der g/Nm3-Konzentration.

Menü DATEN

Sehen Sie sich den Hauptbildschirm des Parametermenüs an.

Die Datenwerte im Parametermenü entsprechen den Parameterindikatoren, die vom technischen Personal des Herstellers zur Bewertung der Leistung des Ozonanalysators verwendet werden. Auf dieser Parameterseite werden die verschiedenen Parameter des Dual-Path-Ultraviolett-Absorptions-Ozonanalysators angezeigt, mit denen ermittelt wird, ob sich der Ozonanalysator im normalen Erkennungs- und Anzeigestatus befindet.

●UVLED-R: Die Reaktion ist die UV-Lichtquelle in Abwesenheit von Gaslichtintensitätsparametern.

●UVLED-M: der Lichtintensitätsparameter der UV-Lichtquelle nach dem Durchgang durch die Detektionskammer (Lichtzelle).

●DATA-ZERO und DATA-ABSR sind Parameterdatenwerte, die von einem Ozonanalysator gemäß dem Gesetz von Bill Lambert und dem Programmalgorithmus ermittelt werden.

Systemstatus: „NORMAL“ und „FEHLER“ können anhand der Berechnung der Instrumentenparameter beurteilen, ob der Ozonanalysator normal arbeiten kann.

●Der LED-Wert gibt dem Benutzer die Möglichkeit, die Daten des Ozongaskonzentrationssensors basierend auf Änderungen der aktuellen Konzentration neu zu kalibrieren.

Das Referenzverhältnis spiegelt die Intensität der aktuellen ultravioletten LED-Lichtquelle wider, wenn diese keinem Gas ausgesetzt war.

Der Referenzwert spiegelt den Parameter der Beleuchtungsintensität der ultravioletten LED-Lichtquelle ohne Gasdurchgang während der Nullkalibrierung wider.

Automatische Anpassungsfunktion: Der Instrumentenhintergrund zeichnet die Helligkeit (Referenzwert) der ultravioletten LED während der Nullkalibrierung auf. Wenn die Helligkeit der UV-LED abweicht, korrigiert das System automatisch die Helligkeit der UV-LED, sodass der Nullpunkt des Ozongaskonzentrationssensors automatisch innerhalb eines bestimmten Bereichs angepasst wird, wodurch eine Nullpunktabweichung effektiv vermieden wird.

Debug-Menü

Das Menü „Debugging-Modus“ enthält die Grundeinstellungen und die Anpassung von Parametern. Benutzer versuchen nicht, das Passwortmenü aufzurufen. Wenn der Passwortfehler eine bestimmte Zeit erreicht, wird das Gerät automatisch mit einem blauen Bildschirm gesperrt.

Diese Betriebshintergrundschnittstelle und -einstellungen können die Parameter des Ozonanalysators ändern und modifizieren, wie z. B. „Konzentrationskoeffizient“, „UV-Lampenhelligkeit“, „4-20-mA-Wert“, „Temperatur“, „Druck“, „Parameter des fotoelektrischen Empfängers“, „Korrekturwert“, „Rückkehr zum Nullwert“.

【4】Kommunikationsanweisungen

●4-20MA Signalausgang

Der 4-20MA-Signalausgang ist ein aktiver Ausgang. Benutzer können direkt auf Datenerfassungsgeräte wie Single-Chip-Computer oder SPS zugreifen. Laden Sie niemals Spannung an den 4-20-MA-Signalanschluss.

●RS-485-Kommunikation (Auswahlfunktion)

HINWEIS: Adresseinstellung im Touchscreen-Display!

●RS-485-Kommunikation (Auswahlfunktion)

Kommunikationsmodus: Modbus-RTU (RS-485);

Kommunikationsparameter: 9600, 8, N, 1;

Datenformat: Hexadezimaler Empfang, hexadezimaler Versand

Registerwert lesen:

Daten zurückgeben

Register schreiben:

Rückgabewert:

7. Die Wartung

Bei normaler Verwendung hängt die tatsächliche Lebensdauer von der Standortumgebung ab. Es wird empfohlen, den Analysator alle 18 Monate bei der Rücksendung im Werk zu kalibrieren (die Kalibrierung ist kostenlos, die Rücksende- und Transportkosten trägt der Benutzer). In rauen Umgebungen wird empfohlen, den Sensor alle 12 Monate zu kalibrieren, um die Gültigkeit der Testdaten sicherzustellen. Wartungsartikel wie folgt:

(1) Ob es eine Undichtigkeit im Ansaugsystem gibt; ob das Gasanschlussrohr verschlissen ist; ob der Stecker befestigt ist.

(2) Es kommt weder zu einer Lockerung noch zu einem Bruch der Stromversorgungsleitung und der Steckdose.

(3) ob im Analysator Lecks vorhanden sind und ob Ozongas zu riechen ist.

(4)Anderes ungewöhnliches Problem.

Sollte eines der oben genannten Probleme auftreten, informieren Sie bitte so schnell wie möglich den Hersteller.

8. Die Warnungen

A. Es ist strengstens verboten, das Gerät zu zerlegen und zusammenzubauen. Die Etiketten müssen im Gebrauch unversehrt bleiben, andernfalls entfällt die Garantie.

B. Die Wartung muss von einer Fachkraft durchgeführt werden.

C. Zerlegen Sie das Gerät nicht willkürlich und vermeiden Sie unnötige Schäden beim Öffnen.

D. Halten Sie das Gerät sauber. Berühren Sie den Bildschirm nicht mit harten Gegenständen, um Kratzer auf dem Bildschirm zu vermeiden.

E. Schalten Sie die Stromversorgung aus und verhindern Sie Feuchtigkeit, wenn sich das Gerät in der Nähe befindet.

F. Schalten Sie im Falle einer ungewöhnlichen Situation sofort die Stromversorgung und die Gasquelle aus und wenden Sie sich bitte rechtzeitig an den Hersteller.

9. Die Lagerung

Das Instrument sollte in einer gut belüfteten, trockenen und nicht korrodierenden Umgebung mit einer Umgebungstemperatur von -10 °C bis +40 °C und einer relativen Luftfeuchtigkeit von nicht mehr als 80 % gelagert werden. Das Probengas darf eine relative Luftfeuchtigkeit von nicht mehr als 80 % haben und die Gastemperatur sollte zwischen 50 und 80 °C liegen.

10.Gültigkeitsdauer

Die Lebensdauer des Produkts hängt vom Alterungsgrad des elektronischen Geräts ab. Nach dem Austausch des alternden elektronischen Geräts kann das Produkt normal verwendet werden.

Testbereich:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000 ppm
Bildschirmauflösung:	□0,01 g/m   Anmerkung: 1 mg/L = 1 g/m3 = 467 ppm
Anzeigeeinheit:	□g/Nm3  □mg/NL   □%WT
Probenahmemethode:	□aktive Druckprobenahme  □Pumpprobenahme
Inhaltsschnittstelle:	□Ozonkonzentration   □Temperaturkompensation
	□Druckausgleich
Lebensdauer der Lichtquelle:	Etwa 30.000–50.000 Stunden
Anzeigeschnittstelle:	4,3-Zoll-Touchscreen-Bedienoberfläche
Hilfsfunktion:	Temperatur- und Druckkompensation
Probenahmeablauf:	0,5 l ± 0,2 l/min
Eingangsdruck:	<0,1 MPa
Konzentrationsfehler :	< 0,3％FS
Linienabweichung :	< 0,2％FS
Nulldrift:	<±0,3 % FS
Ansprechzeit:	Das Signal beträgt 0,03 S, die Anzeige beträgt 0,3 S.
Umgebungstemperatur :	-20～50℃；
Probenkaliber der Reihenschaltung:	Bypass-ProbenahmeΦ6 (6*4mm schnelle Drehschnittstelle) Bypass-ProbenahmeΦ8 (8*6mm schnelle Drehschnittstelle)
Kommunikationsmodus:	RS-485
Ausgabemodus:	4-20mA
Relaissignal:	Hochalarm, Tiefalarm
Stromversorgung:	Wechselstrom 110–220 V;

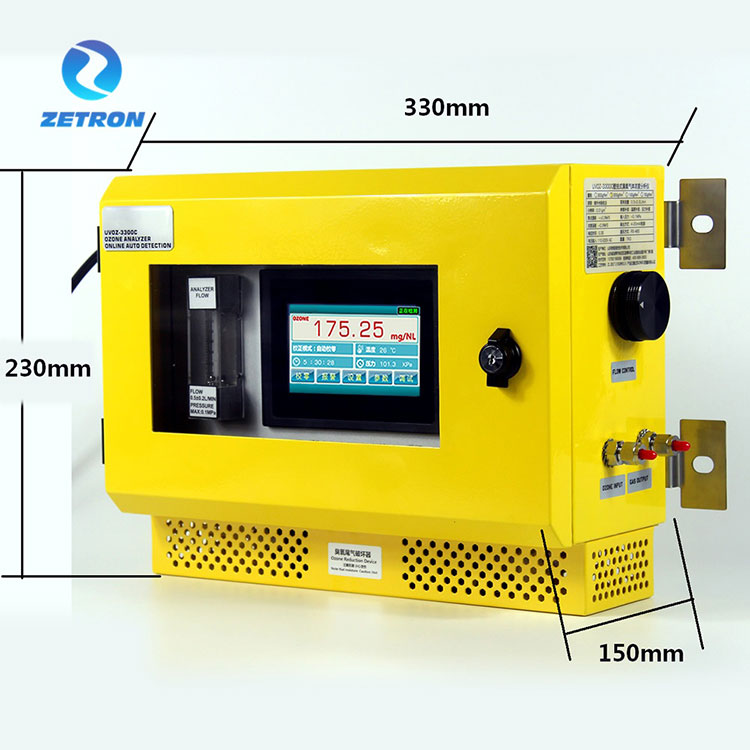

Dimension:	230 mm (Höhe) × 330 mm (Breite) × 150 mm (Tiefe)
Standardkonfiguration:	□Antiseptischer Durchflussmesser     □Filter   □Ozon-Endgaszerstörer  □ Probenahmepumpe
