Monitor für gelöstes Ozon

Lieferant von Monitoren für gelöstes Ozon

Erkennungsprinzip: UV-Dual-Path-Absorptionsmethode, die zur Analyse und Erkennung der Konzentration von gelöstem Ozonwasser in Leitungswasser, reinem Wasser oder in der Halbleiterindustrie verwendet wird.

Messbereich: 0–20 ppm; 0–50 ppm; 0–100 ppm; 0–120 ppm; 0–180 ppm; 0–200 ppm.

Produktmerkmale: Dieser UV-Monitor für gelöstes Ozon verfügt über eine automatische Anpassungsfunktion für die interne Lichtquelle, mit der die Helligkeit der LED-Lichtquelle in Echtzeit basierend auf den Referenzlichtdaten des Nullpunkts angepasst werden kann, um die Stabilität des Nullpunkts sicherzustellen. Dieser UV-optische Ozonwasserkonzentrationsanalysator kann parallel oder in Reihe an die Wasserleitung für gelöstes Ozon angeschlossen werden und wird hauptsächlich für die Analyse und Erkennung der Wasserkonzentration gelösten Ozons in Leitungswasser, reinem Wasser oder in der Halbleiterindustrie verwendet.

Dieser Analysator für gelöstes Ozon verfügt über eine automatische Anpassungssystemfunktion mit einer UV-Lichtquelle, die die Helligkeit der UV-LED-Lichtquelle in Echtzeit entsprechend den Referenzlichtdaten anpassen kann, um konstante Nullpunktdaten aufrechtzuerhalten und die Stabilität des Nullpunkts sicherzustellen. Es handelt sich um ein patentiertes Produkt unseres Unternehmens. Dieser UV-optische Ozon-Wasserkonzentrationsanalysator kann 24 Stunden lang ununterbrochen betrieben werden.

Analysator für gelöstes Ozon – Produktübersicht

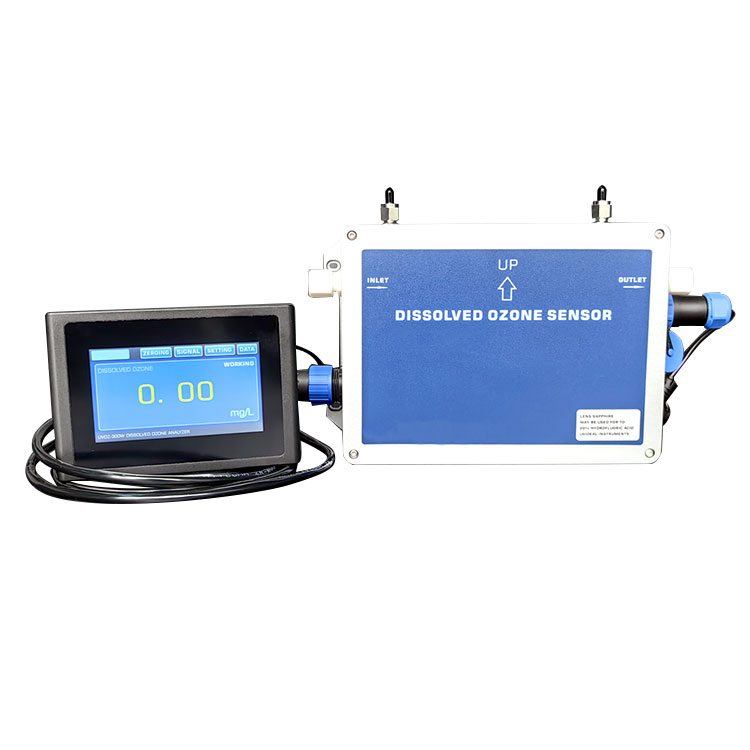

Der Konzentrationsanalysator für gelöstes Ozon ist eine direkte Messung des Ozongehalts in Reinstwasser oder Wasser mit konstanter Trübung mittels Ultraviolettspektrophotometrie. Die anpassbare Version ist HF, die für wässrige 20-prozentige Flusssäure-Ozonlösung verwendet werden kann. Zu den Materialien, die mit Ozonwasser in Kontakt kommen, gehören PTFE, FFPM, PFA und Quarz oder Saphir. Der OZ-300W UV-Analysator für die Wasserkonzentration von gelöstem Ozon ist mit einem Einlass und Auslass sowie einer Touchscreen-Bedienoberfläche ausgestattet. Der Ausgang ist über 4-20-mA- und RS-485-Signalleitungen direkt mit der SPS verbunden.

Der Konzentrationsanalysator für gelöstes Ozon verfügt über eine automatische Anpassungssystemfunktion mit einer UV-Lichtquelle, die die Helligkeit der UV-LED-Lichtquelle in Echtzeit entsprechend den Referenzlichtdaten anpassen kann, um konstante Nullpunktdaten aufrechtzuerhalten und die Stabilität des Nullpunkts sicherzustellen. Es handelt sich um ein patentiertes Produkt unseres Unternehmens. Dieser Ozonanalysator kann 24 Stunden lang ununterbrochen arbeiten. Die überragende Stabilität dieses Ozonkonzentrationsanalysators wird durch die Verwendung eines echten optischen Zweistrahlsystems und einer extrem langlebigen ultravioletten LED-Lichtquelle erreicht.

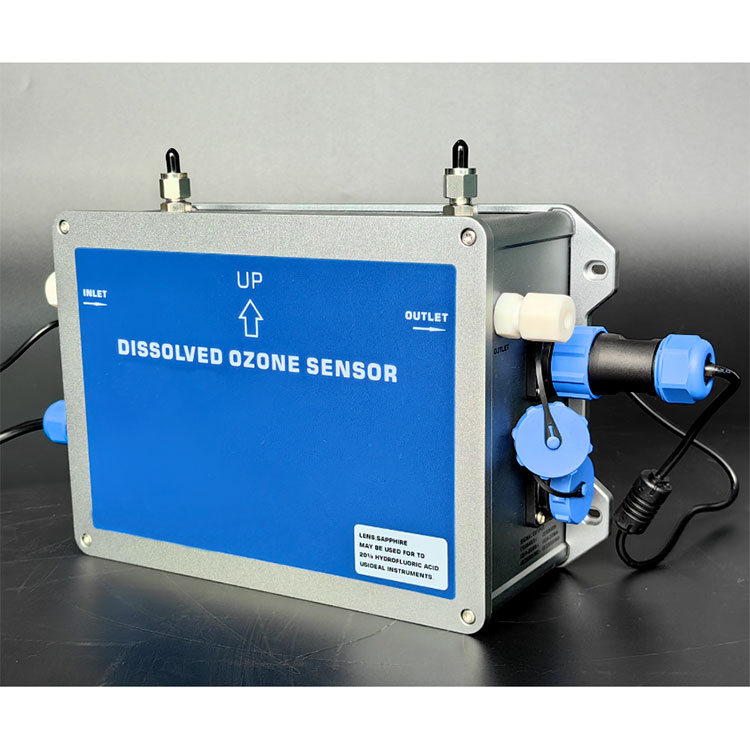

Das Gehäuse des Konzentrationsanalysators für gelöstes Ozon ist ein Aluminiumgehäuse mit spritzwassergeschütztem Design, Schutzart: IP65, Größe: 260 x 160 x 90 mm (B x H x T) und einem Gewicht von etwa 3 Kilogramm. Dieser Wasserkonzentrationsanalysator für gelöstes Ozon kann mit einem Hakendesign auf der Rückseite an der Wand montiert werden. Wenn eine Installation erforderlich ist, werden vier Montagehalterungen mitgeliefert.

Die Einlassdurchflussrate des Wasserkonzentrationsanalysators für gelöstes Ozon beträgt 200–300 ml/min. Wenn eine Durchflussregelung erforderlich ist, muss am Auslass des Wasserkonzentrationsanalysators für gelöstes Ozon ein Drosselventil oder ein Durchflussmesser installiert werden. Dieses Drosselventil muss hinter dem Sensor positioniert werden (niemals davor! Durch die Installation eines Drosselventils am Einlass werden Blasen erzeugt, daher ist es strengstens verboten, dass Ozonwasser mit Wasserblasen in den Wasseranalysator für gelöstes Ozon gelangt.)

Es ist notwendig, die Sauberkeit des Einlasswassers des Wasserkonzentrationsanalysators für gelöstes Ozon und die Sauberkeit der internen Sensoren des Wasseranalysators für gelöstes Ozon aufrechtzuerhalten. Es wird empfohlen, den Nullpunkt des Wasserkonzentrationsanalysators für gelöstes Ozon alle zwei Wochen zu kalibrieren. Bei der Nullpunktkalibrierung sollte sauberes Wasser ohne Ozon oder Farbstoff eingefüllt werden

Analysator für gelöstes Ozon – Produktmerkmale:

Testmethode: Zweipfad-UV-Absorptionsmethode, langlebiges Lichtquellensystem, hohe Messgenauigkeit.

Messprinzip: Nach dem Lambert-Beerschen Gesetz erfolgt die präzise Messung durch das Prinzip der photometrischen Absorption.

Messbereich: 0–20 ppm; 0–50 ppm; 0–100 ppm; 0–120 ppm; 0–180 ppm; 0–200 ppm.

Lichtquellensystem: Ausländisches, langlebiges UV-Lichtquellensystem (Wellenlänge 253,7 nm) mit einer kostenlosen Garantie von 3 Jahren.

Verwendung: Installation und Verwendung im Innenbereich, ausgestattet mit wasserdichten Luftfahrt-Steckerklemmen.

Light-Pool-System: Separate Light-Pool-Technologie, leckagefrei, hohe Druckfestigkeit und Widerstandsfähigkeit gegen Probenflüssigkeitsstöße mit hoher Durchflussrate.

Intelligente Kompensation: Ausgestattet mit automatischer Nullpunkteinstellung und automatischer Lichtquellenkompensationsfunktion.

Betriebsmethode: Es kann manuell auf Null gestellt werden, und während der Nullung muss sichergestellt werden, dass sich keine wässrige Ozonlösung im Instrument befindet.

Anzeigeeinheit: mg/L, ppm optional.

Datenanzeige: Hochauflösender Farb-Touchscreen.

Ausgangsfunktion: 4-20 mA, RS485-Kommunikation.

Automatische Nullpunkteinstellung: Sie kann die Helligkeit der ultravioletten LED-Lichtquelle in Echtzeit basierend auf den Referenzlichtdaten anpassen, um konstante Nullpunktdaten aufrechtzuerhalten und so die Stabilität des Nullpunkts sicherzustellen.

Mehrere Versionen:

Die normale Version wird für Leitungswasser und gereinigtes Wasser verwendet.

Die HF-Version kann für wässrige 20-prozentige Flusssäure-Ozonlösung verwendet werden.

Analysator für gelöstes Ozon – Produktstruktur und -zusammensetzung

【1】Wandmontierte Installationsmaße

【2】Anzeigefeld und Bildschirm

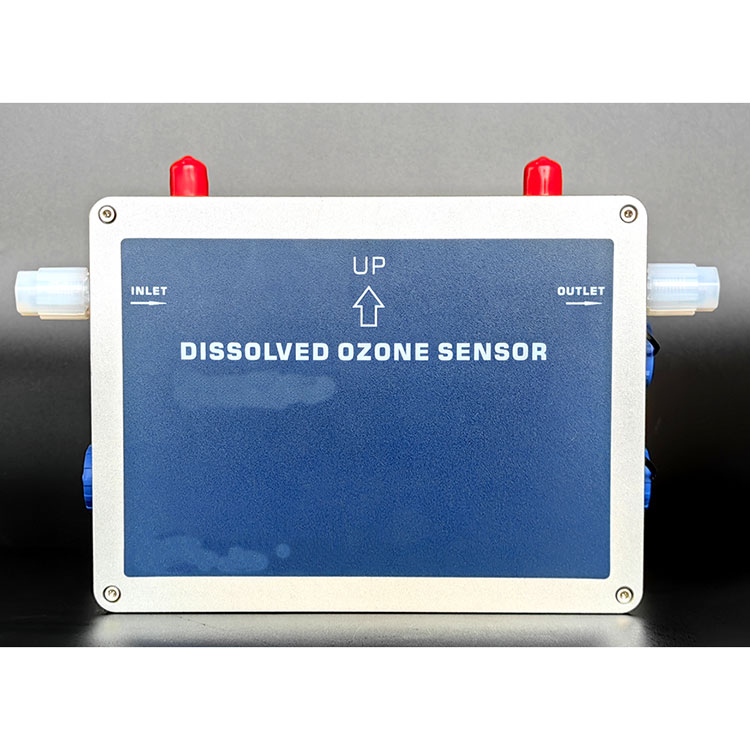

【3】Stromeingang, Signalausgang, Einlass und Auslass

Leistungsaufnahme:

Signalklemmenausgang:

ANZEIGESIGNAL-Anschluss: dient zum Anschluss von Fernanzeigesignalen (dieses Gerät verfügt bereits über einen Anzeigebildschirm)

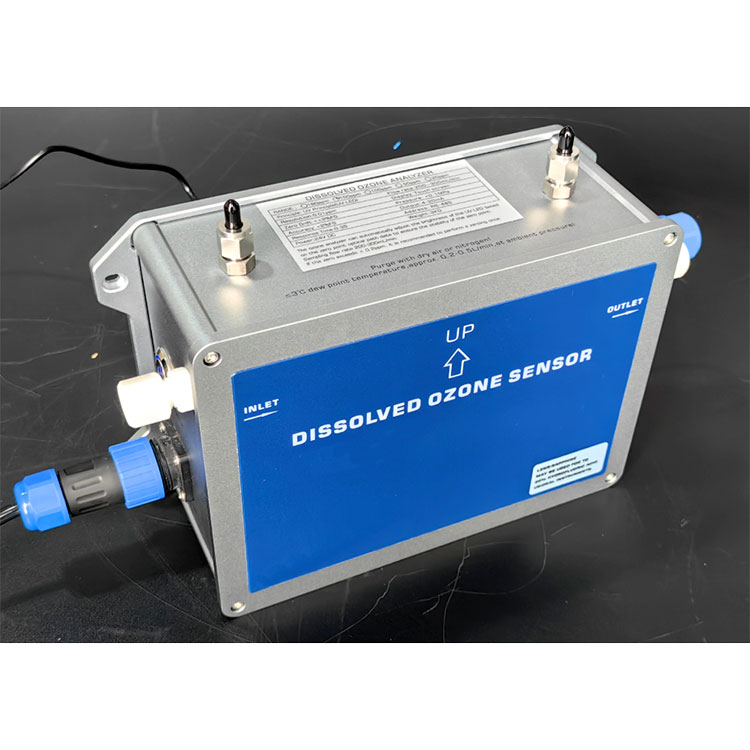

Die Gasschnittstelle über dem UV-Wasseranalysator für gelöstes Ozon wird als Druckluftschnittstelle verwendet. Wenn die Temperatur des Ozonwassers zu niedrig ist, wird empfohlen, Druckluft in das Instrument einzuleiten, um Kondensation in der internen Ozonwasserleitung des Instruments zu verhindern.

 Analysator für gelöstes Ozon – Prozessdiagramm für den Produktanschluss

Analysator für gelöstes Ozon – Anschlussplan für die Probenahme im Überdruckzweig

(Es wird empfohlen, dieses Verbindungsverfahren für die geteilte Probenahme zu verwenden. Beachten Sie, dass der Durchflussmesser am Auslass des Wasseranalysators für gelöstes Ozon installiert werden muss.)

Analysator für gelöstes Ozon, Anschlussplan für die Probenahme einer Unterdruck-Wasserpumpe

(Es wird empfohlen, dieses Verbindungsverfahren für die geteilte Probenahme zu verwenden. Beachten Sie, dass der Durchflussmesser am Auslass des Wasseranalysators für gelöstes Ozon installiert werden muss.)

Hinweis: Der Hersteller des Wasserdurchflussmessers für gelöstes Ozon ist ein Standardkonfigurationszubehör und die Unterdruck-Wasserpumpe ist ein optionales Produkt. Sie können den Hersteller kontaktieren, um es separat zu erwerben.

Hinweis: Ohne Display-Version konfiguriert der Hersteller kabelgebundenes Touchscreen-Zubehör separat (Kabellänge innerhalb von 2 Metern).

Analysator für gelöstes Ozon – Technische Parameter:
